콤프레샤
4년 유통하고 있는 콤프래샤중에서 고장 및 A/S가 거의 없는 콤프레샤 명장, 강한 모터와 헤드가 좋은 에어를 생산해주고 탱크 저장율이 아주 좋다
판매가격 : 902,000
적립금 :0
모델명 :KH-3.5-30
원산지 :국산
제조사 :강동기계
브랜드 :오토리더 [브랜드바로가기]
제품상태 :
모터*헤드*탱크 :
운송비 :
총 금액 :

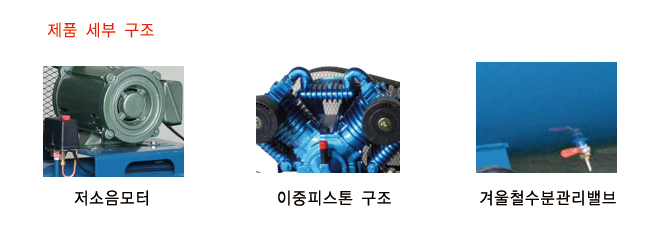

 제품세부 사양

제품명칭 모터*헤드*탱크 AIR L*D*H(CM) 단상or저압가격 삼상or고압가격
 KL30   3*3*10  200L 150*70*120 820,000(단상) 850.000(삼상)+마그네트
 KH35-20   3*5*20  400L 150*70*120   1,200,000(고압)
 KH55-20   5*5*30  400L 150*70*120   1,200,000(고압)
 KH77-20   7*7*20  400L 150*70*120 1,350,000(저압) 1,500,000(고압)
 KH10-20   10*10*20  400L 150*70*120 1,900,000(고압)
 KH15-30   15*15*30  500L 180*70*120 2,500,000(고압)
 KH10W-30   20HP  500L 180*70*120 3,700,000(고압)
 KH30-30   30HP  500L 190*80*90(본체)  6,500,000(고압)



피스톤콤프레샤 작동원리



1. 압축기 부하 운전시 (LOADING)
커넥팅 로드에 의한 피스톤의 왕복 운동으로 흡입된 AIR를 압축.
→ 피스톤이 내려가면 실린더 내부의 진공압에 의해 흡입밸브가 열려 AIR를 흡입하고, 피스톤이 올라가면
흡입 공기의 체적이 줄어들면서 흡입밸브를 닫고 토출 밸브를 개방하여 압축공기를 내보낸다.
반복되는 피스톤의 왕복운동으로 AIR TANK에 압축 공기가 축적되어 PRESSURE SWITCH(P/S)의 설정
최고압에 도달하면, 이 압축 공기에 의해 P/S의 접점이 단락되고 전기신호를 받은 SOLENOID VALVE는
PORT 변환을 일으킨다. (P/S가 접점변환을 하기 이전까지 ‘P’ PORT는 막혀있음.)



2. 압축기 무부하 운전시 (UNLOADING)
AIR TANK의 압력이 설정최고압에 도달하여 P/S의 접점이 떨어지게 되면, 동시에 SOLENOID VALVE는
PORT 변환을 일으켜 윗 그림의 오른쪽과 같이 ‘E’ PORT를 막게 된다. 따라서 AIR TANK의 압력을 가진
AIR는 ‘P’ PORT와 ‘C’ PORT를 따라 SUCTION VALVE의 상부에 위치한 UNLOAD PISTON을 누르게 된다.
이 UNLOAD PISTON은 압축기의 설정최고압 도달시 SUCTION
VALVE를 대기에 개방시켜 놓음으로써 무부하 운전을 가능하게
하여 압력이 더 이상 상승하지 않게 한다.
→ 피스톤이 왕복운동을 계속해도 AIR는 SUCTION VALVE를
통해 흡입과 토출을 반복하기 때문에 압축되지 않고, 대신 실린더
내부를 자동적으로 냉각시킨다



3. 무부하 운전에서 부하 운전 전환시 (UNLOADING → LOADING)
압축기가 무부하 운전을 계속하여 공기탱크의 압력이 떨어져(압축공기의 사용 등) 설정최저압에 도달하게 되면
P/S의 스프링 장력에 의해 접점은 다시 붙게 되고, 동시에 SOLENOID VALVE도 위의 왼쪽 그림과 같이 변환
되어 부하 운전을 시작한다. 이때 UNLOAD PISTON을 누르고 있던 압축 공기는 SOLENOID VALVE의 ‘E’
PORT(ORIFICE)를 통해 대기로 배출된다.
→ 이 ORIFICE는 무부하에서 부하로 전환시 AIR의 배출속도를 늦춰 시간을 지연시킴으로써 부하 기동을
부드럽게 한다.(공압 TIMER 역할)
