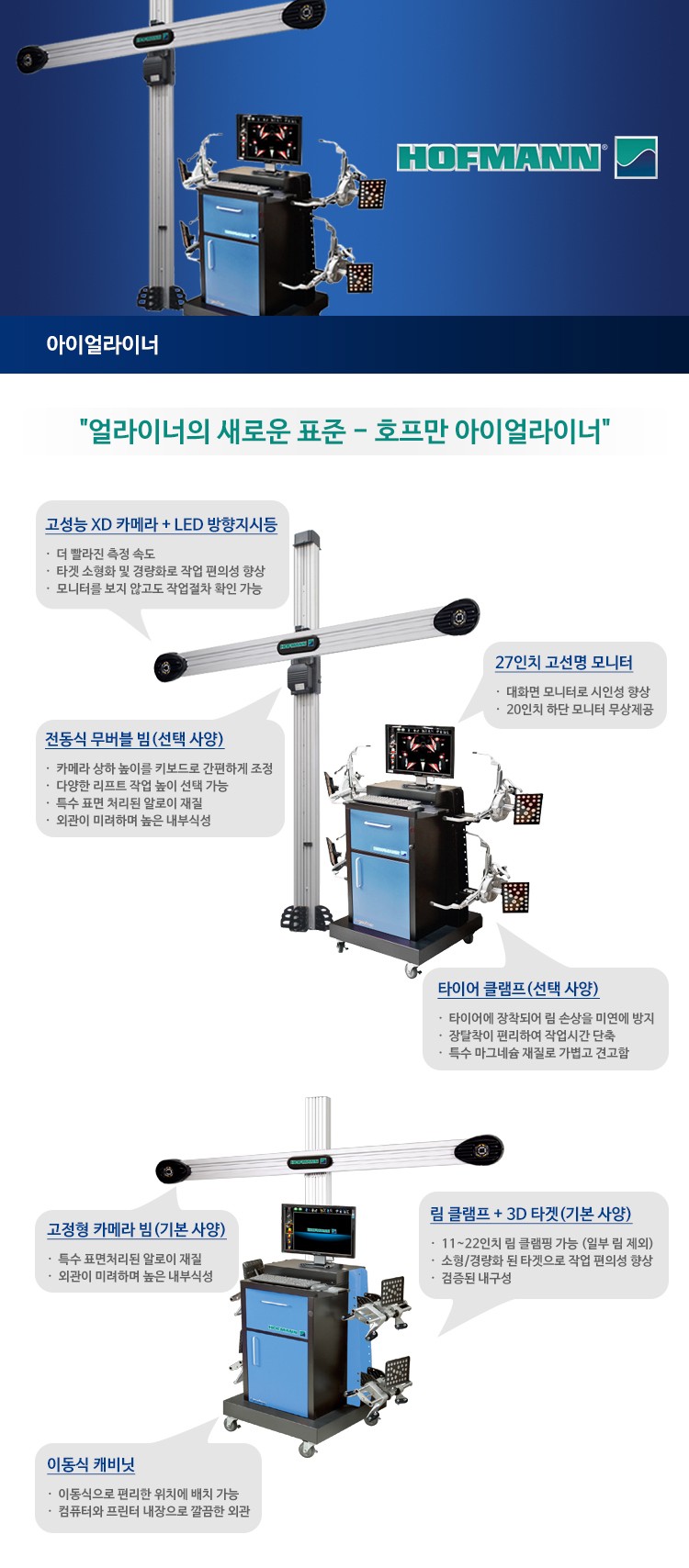

호프만얼라이먼트,호프만 3D 얼라인먼트 아이얼라이너신형 (카메라이동형)
세계적인 명성을 자랑하는 호프만 3D 얼라이먼트가 한번 더 기술진보를 시도했다. I-Geoliner pro는 얼라이먼트의 진행과정을 알려주는 VOID시스템(롤백 및 캐스터 스윙) , VHR카메라(울트라 하이 레졸루션) 사용으로 더욱 정밀해진 고해상, 고성능, 멀티프로세스 카메라를 사용했다.
판매가격 : 33,000,00031,000,000
적립금 :0
모델명 :I-Geoliner
원산지 :다국적
제조사 :스냅온
브랜드 :HOFMAN [브랜드바로가기]
출시일 :2014-03-01
구매수량 :
최대구매수량 : 100개
제품상태 :
타이어클램프 :
총 금액 :

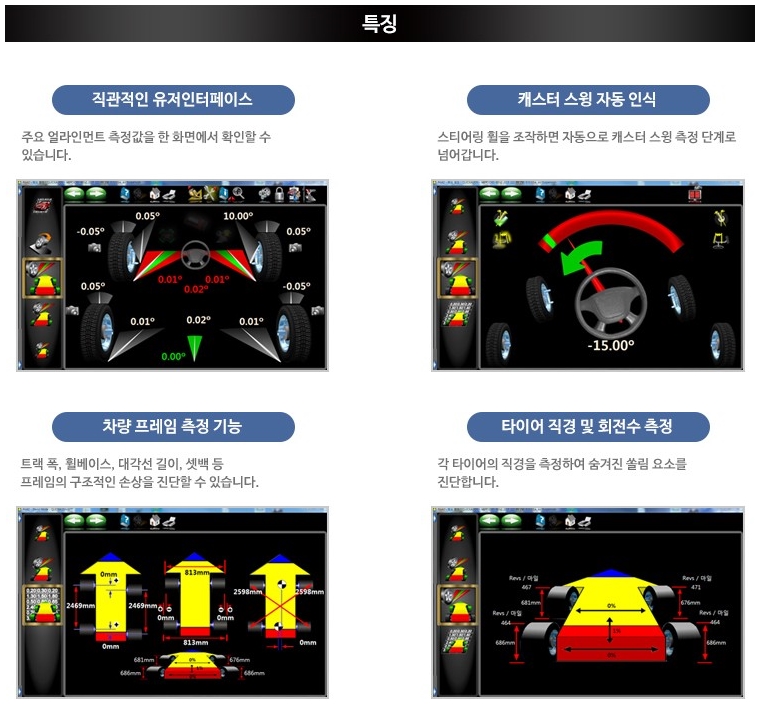

호프만3d얼라이먼트-인공지능 소프트웨어 회전측정시 자동인식




호프만3d얼라이먼트-3d얼라이먼트 작업 능력에 관한 설명


회전축에 기준한 삼차원 휠얼라인먼트측정(V3D)
20cm 롤백측정(전,후 원하는 방향, 10cm롤링측정)
직관적 소프트웨어(회전시 캐스터,20도,최대회전각 자동인식)
고 정밀 캐스터 측정
(휠이 10~14도 내 어느 위치에 있어도 측정)-20 회전각 적용
최초 live캐스터
(재측정 불필요,캐스터 직접 측정,캐스터 자동 보정)

얼라인먼트 데이터 2분내 측정
타겟(헤드)의 수평조정 불필요
EZ-토우
(휠을 돌린 상태에서도 토우조정가능-샤프,르망)









호프만3d얼라이먼트

차량의 사이즈 측정 셋백/축거, 트랙너비/ 대각선,오프셋 ..
얼라이먼트를 3d얼라이먼트로 정확히 측정하고도 측정값이
맞지 않을 경우 차량사이즈 측정을 통하여 판금의 정확도 여부
를 판단 할 수 있다.
판금 불량을 판정 할 수 있는 기능



호프만3d얼라이먼트-프로에크먼트(차량의 스티어링 비대칭으로 측정되는 경우-차량

의 문제 또는 턴테이블의 바인딩 문제는 이러한 증상의 원인이 된다.)



호프만3d얼라이먼트-회전시 토우아웃 변화량 측정 프레임 유니보디를 위,아래로 60mm올리고 내리면서 측정한다.




호프만3d얼라이먼트-크래들 위치 조정 왼쪽캐스터, 오른쪽 캐스터,왼쪽 SAI,오른쪽 SAI







호프만3d얼라이먼트측정원리-4개의 스핀들축을 중심으로 사각형 측정원리를 적용한다.

(스핀들 면은 하나의 수평으로 유지된다)
삼각형 측정원리는 각이 변하는데 비해 사각형 측정원리는 각이 변하지 안는다.
기본 측정각이 변하지 않기 때문에 정확히 측정을 할 수 있다.


호프만3d얼라이먼트측정원리-리프트의 수평이 맞지 않으면 헤드타입(중력기반)방식 psd,ccd얼라이먼트는 캐스터가 변하는 것으로 측정될 것이다 but 3d얼라이먼트는 caster 양이 변하지 않는다

호프만3d얼라이먼트측정원리-리프트의 수평이 맞지 않으면 헤드타입(중력기반)방식 psd,ccd얼라이먼트는 캐스터가 변하는 것으로 측정될 것이다
but 3d얼라이먼트는 caster 양이 변하지 않기 때문에 수평을 고려해 측정할 필요가 없다.

그러나 중력가압식 이미지 방식 (H,G모사)ccd,psd(S,N,K 모사)방식은 고려를 해야 한다.






호프만3d얼라이먼트측정원리-3d얼라이먼트의 장점 기술

1.3d 삼차원 측정-4개의 스핀들 축을 중심으로 사각원리 측정 측정 캐스터 변하지 않음.

2.20cm 롤링 방식으로 측정(10CM분할롤링방식)- 각 센서를 회전 하면서 보정할 필요가 없다.

3.직관적 소프트웨어 방식- 측정시 자동인식.

4.최초라이브 캐스터-캐스터 재 측정이 필요 없다.

5.고정밀캐스터측정-휠이 10도를 벗어나도 캐스터 측정이 가능하다.

6.SAI값을 직접측정 할 수있다.

7.타이어직경 자동 계산-타이어 압력 확인이 필요 없다.

8.EZ토우기능- 휠을 완전히 돌린 상태에서 측정이 가능 하다.

9.바퀴의 축거,윤거, 좌우대각선,앞뒤거리를 측정 할 수 있다.
